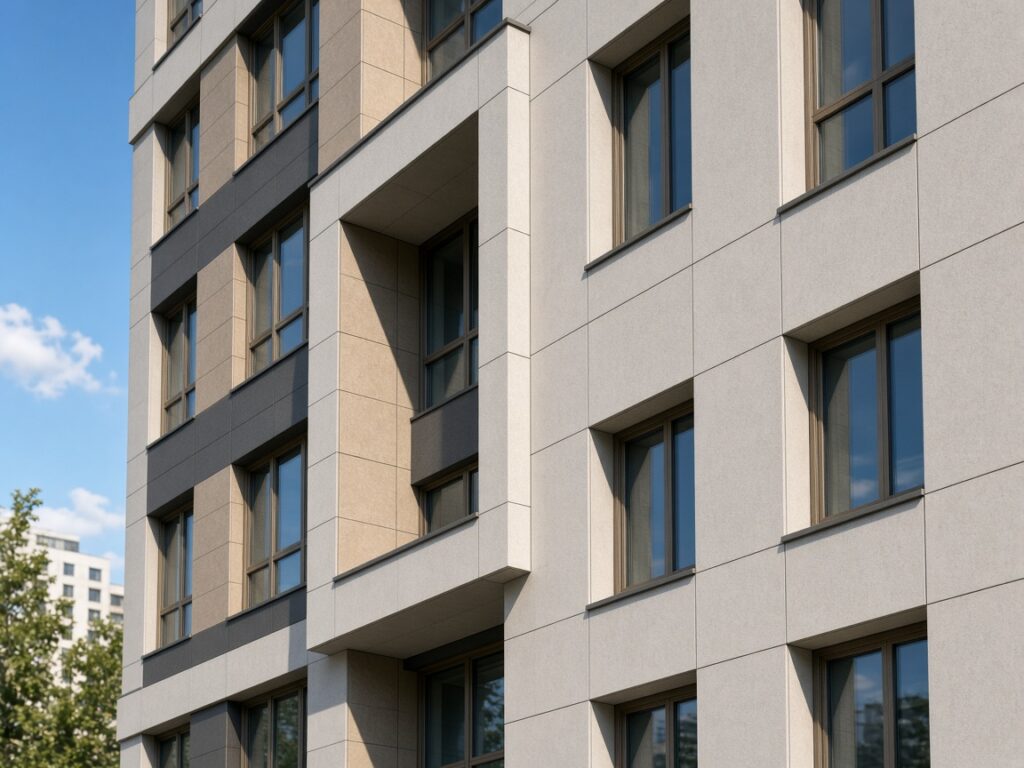

Вентилируемый фасад: что это такое, устройство и принцип работы системы

Вентилируемый фасад — это многослойная наружная конструкция, в которой облицовка крепится к несущему основанию через металлическую подсистему, а между утеплителем и внешним экраном сохраняется воздушный зазор. Такое решение защищает стены от осадков, помогает выводить влагу из конструкции и позволяет придать зданию современный архитектурный облик.

В статье разберем устройство навесной фасадной системы, принцип ее работы, требования к материалам и проектированию. Информация будет полезна архитекторам, девелоперам, генеральным подрядчикам, монтажным организациям и заказчикам, которым необходимо сравнить варианты отделки, оценить риски и подготовить исходные данные для расчета фасада в Москве.

Что такое навесной вентилируемый фасад

Навесной вентилируемый фасад, или НВФ, представляет собой конструкцию, закрепленную с внешней стороны несущей стены. В отличие от штукатурной системы облицовка не приклеивается непосредственно к утеплителю. Ее вес и ветровые нагрузки передаются через направляющие и кронштейны на основание здания.

Между теплоизоляцией и облицовочными панелями предусматривается воздушная прослойка. Через нее при корректном проектировании может удаляться часть водяного пара и строительной влаги. При этом облицовка выполняет функцию защитного экрана: принимает воздействие дождя, снега, солнечного излучения и механических нагрузок.

Фасадные системы такого типа применяются на жилых комплексах, административных зданиях, торговых и складских объектах, школах, медицинских учреждениях, производственных корпусах и частных домах. Технология подходит как для нового строительства, так и для реконструкции, но возможность монтажа всегда должна подтверждаться обследованием основания и расчетами.

Из каких элементов состоит фасадная система

Надежность НВФ зависит не от одного материала, а от совместной работы всех компонентов. Замена предусмотренного проектом крепежа, профиля или облицовки без проверочного расчета может изменить несущую способность, деформации и пожарные характеристики конструкции.

1. Несущая стена. Основанием могут служить железобетон, полнотелый кирпич, каменная кладка и другие стеновые материалы. Их фактическая прочность и состояние определяют по проектной документации, обследованию и, когда это требуется, натурным испытаниям анкеров.
2. Кронштейны. Передают собственный вес фасада и внешние нагрузки на основание. В узлах могут применяться терморазрывающие прокладки, уменьшающие влияние точечных теплопроводных включений.
3. Анкерный крепеж. Подбирается по типу и прочности стены, величине нагрузок, глубине заделки и условиям эксплуатации. Анкер нельзя выбирать только по диаметру или цене.
4. Теплоизоляция. Для НВФ обычно применяют негорючие минераловатные плиты с характеристиками, соответствующими проекту. Толщина определяется теплотехническим расчетом, а не универсальным правилом.
5. Тарельчатые дюбели. Фиксируют утеплитель к основанию. Их тип, количество и схема размещения зависят от материала стены, формата плит, высоты здания и проектного решения.
6. Ветро-влагозащитный слой. Применяется не во всех системах. Необходимость мембраны, ее пожарные и эксплуатационные характеристики должны быть предусмотрены документацией конкретной фасадной системы.
7. Направляющие профили. Формируют плоскость облицовки и воспринимают передаваемые на нее нагрузки. Подсистема может быть алюминиевой, стальной оцинкованной или коррозионностойкой.
8. Воздушный зазор. Разделяет утеплитель и облицовку. Его расчетная величина и непрерывность назначаются проектом с учетом геометрии здания, типа материала и системных решений.
9. Облицовка. Определяет внешний вид фасада и защищает внутренние слои. Крепление бывает видимым или скрытым.

Как работает вентилируемый фасад

Принцип работы основан на разделении функций между слоями. Стена воспринимает основные нагрузки, теплоизоляция снижает теплопотери, наружный экран защищает конструкцию от прямого атмосферного воздействия, а воздушная прослойка создает условия для проветривания и высыхания.

Движение воздуха в зазоре возникает под действием ветрового давления и разности температур. Интенсивность этого движения непостоянна: она зависит от высоты здания, расположения проемов, конфигурации фасада, температуры наружного воздуха и других факторов. Поэтому распространенное утверждение о том, что в зазоре всегда существует сильная «тяга», технически некорректно.

Правильно спроектированная конструкция решает несколько задач:

• ограничивает намокание утеплителя и основания атмосферными осадками;
• создает условия для удаления части влаги из наружного ограждения;
• снижает влияние температурных перепадов на несущую стену;
• позволяет компенсировать неровности основания без мокрых процессов;
• обеспечивает замену отдельных облицовочных элементов при ремонте;
• дает архитектору широкий выбор форматов, фактур и цветовых решений.

При этом сам по себе воздушный зазор не гарантирует энергоэффективность. Сопротивление теплопередаче обеспечивается прежде всего рассчитанным слоем утеплителя, качеством его монтажа и учетом теплотехнической неоднородности от кронштейнов, анкеров, откосов и межэтажных узлов.

Материалы облицовки и подсистемы: что выбрать

Выбор облицовки связан не только с архитектурой. Необходимо учитывать массу материала, формат элементов, ветровые нагрузки, пожарные требования, ремонтопригодность и совместимость с подсистемой.

Материал облицовки	Особенности	На что обратить внимание
Керамогранит	Износостойкость, стабильная геометрия, большой выбор цветов	Крепление плит, качество пропилов, формат и расчет ветрового воздействия
Фиброцементные панели	Разнообразие фактур и форматов, сравнительно небольшой вес	Кромки, температурно-влажностные деформации, схема крепежа
Металлические кассеты	Точная геометрия, возможность изготовления нестандартных элементов	Толщина металла, защитное покрытие, жесткость кассет и узлы примыканий
Натуральный или искусственный камень	Выразительный внешний вид, высокая масса отдельных изделий	Прочность материала, анкеровка, испытания и несущая способность подсистемы
Терракотовая керамика	Долговечная фактура, объемные архитектурные решения	Хрупкость элементов, допуски, крепления и возможность локальной замены

Материал подсистемы также выбирается расчетом. Алюминиевые профили имеют малую массу и высокую коррозионную стойкость, но отличаются значительным температурным расширением. Стальные элементы обладают другой жесткостью и температурными деформациями, при этом требуют обоснованной антикоррозионной защиты. Для агрессивной среды и ответственных узлов может применяться коррозионностойкая сталь.

ГОСТ Р 58154 устанавливает общие технические требования к материалам подконструкций навесных фасадных систем с воздушным зазором. При использовании прессованных профилей из алюминиевых сплавов дополнительно учитывают требования применимого ГОСТ 22233. Однако соответствие отдельного профиля стандарту не заменяет расчет всей системы и проверку соединений.

Проектирование фасада в Москве: нормы и последовательность работ

Проектирование вентилируемых фасадов начинается до закупки материалов. Компоновка профилей «по месту» без расчетной модели приводит к перерасходу металла, сложным примыканиям и риску переделок. Для объектов Москвы особенно важно учитывать высоту здания, плотную окружающую застройку, архитектурные ограничения, ветровое воздействие и сложность организации монтажных работ.

Основным профильным документом является СП 522.1325800 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации». Климатические параметры принимают по актуальной редакции СП 131.13330 «Строительная климатология», нагрузки и воздействия — по СП 20.13330. Теплотехнические решения проверяют по СП 50.13330, а мероприятия по защите металлических элементов от коррозии назначают с учетом СП 28.13330. Конкретный перечень нормативов определяется назначением и параметрами объекта.

Алгоритм разработки проекта

1. Сбор исходных данных. Получают архитектурные чертежи, сведения о стенах, отметки, разрезы, требования к облицовке и документы по пожарной безопасности.
2. Обследование основания. Для реконструируемых объектов оценивают состояние кладки или бетона, геометрию стен и наличие дефектов.
3. Испытания анкеров. На стройплощадке проверяют фактическое сопротивление крепежа вырыву из конкретного основания. Результаты используют при назначении типа и количества анкеров.
4. Теплотехнический расчет. Определяют требуемую толщину утеплителя, проверяют температурно-влажностный режим и учитывают влияние теплопроводных включений.
5. Статический расчет. Рассчитывают кронштейны, профили, соединения и крепление облицовки на собственный вес, ветровые и другие предусмотренные воздействия.
6. Разработка раскладки. Увязывают модуль облицовки с окнами, углами, парапетами, цоколем, деформационными швами и инженерными элементами.
7. Проработка пожарных решений. Назначают материалы, рассечки, обрамления проемов и другие мероприятия согласно требованиям для конкретного здания и документации системы.
8. Подготовка рабочей документации. Выпускают планы, фасады, узлы, спецификации, ведомости объемов и требования к монтажному контролю.

Для предварительной оценки бюджета можно использовать калькулятор фасадных систем. Но точная смета появляется только после выбора облицовки, определения площади с учетом проемов и сложных зон, расчета подсистемы и детализации доборных элементов.

Типичные ошибки при комплектации и монтаже

Выбор системы только по цене квадратного метра

Сравнение без единого технического задания дает искаженный результат. В одном предложении могут быть учтены откосы, парапеты, крепеж и противопожарные элементы, а в другом — только рядовая плоскость фасада.

Монтаж без испытаний анкеров

Марка кирпича или бетона в старой документации не всегда соответствует фактическому состоянию стены. Особенно опасно использовать табличные значения для пустотелой, неоднородной или поврежденной кладки.

Неправильная установка утеплителя

Открытые стыки, смятые плиты, незаполненные участки около кронштейнов и недостаточная фиксация снижают теплотехническую однородность наружной стены. Плиты должны устанавливаться плотно, со смещением стыков при многослойной схеме, если она предусмотрена проектом.

Перекрытие воздушного зазора

Наплывы раствора, смещенный утеплитель, неверно установленные мембраны и случайные элементы могут нарушить движение воздуха и отвод воды. Зазор контролируют не только на чертежах, но и в процессе монтажа.

Игнорирование температурных деформаций

Направляющие и облицовка изменяют размеры при колебаниях температуры. Жесткое объединение участков, которые должны перемещаться независимо, может привести к короблению панелей, разрушению креплений и появлению постороннего шума.

Самовольная замена компонентов

Изменение марки профиля, заклепок, кляммеров или утеплителя должно быть согласовано с проектировщиком. Визуально похожие изделия могут иметь разные механические, коррозионные и пожарно-технические характеристики.

FAQ и следующий шаг

Какой толщины должен быть утеплитель?

Единой толщины для всех зданий нет. Она зависит от материала и толщины стены, назначения помещений, климатических параметров, характеристик утеплителя и влияния кронштейнов. Значение определяют теплотехническим расчетом.

Можно ли устанавливать навесной фасад зимой?

Большинство операций не относится к мокрым процессам, поэтому монтаж возможен в холодный период. Однако необходимо соблюдать ограничения производителей материалов, требования охраны труда и регламент выполнения работ при ветре, осадках и низкой температуре.

Сколько стоит фасадная система в Москве?

Стоимость зависит от площади и высоты здания, вида облицовки, материала подсистемы, толщины утепления, количества окон, сложности углов, откосов, парапетов и способа организации монтажа. Ориентир по рядовой плоскости нельзя считать полной стоимостью объекта.

Как получить корректный расчет

Передайте специалистам планы и фасады здания, сведения о стенах, желаемый материал облицовки и адрес объекта. Если рабочей документации пока нет, начните с инженерной консультации или предварительного расчета в калькуляторе. Это позволит сравнить варианты подсистемы, определить состав работ и подготовить обоснованную смету.

Грамотно рассчитанный вентилируемый фасад — это не просто декоративная оболочка, а инженерная система, от которой зависят безопасность, долговечность и эксплуатационные расходы здания. Закажите расчет фасадной системы для объекта в Москве, получите консультацию проектировщика или воспользуйтесь калькулятором, чтобы оценить бюджет и выбрать технически обоснованное решение.
