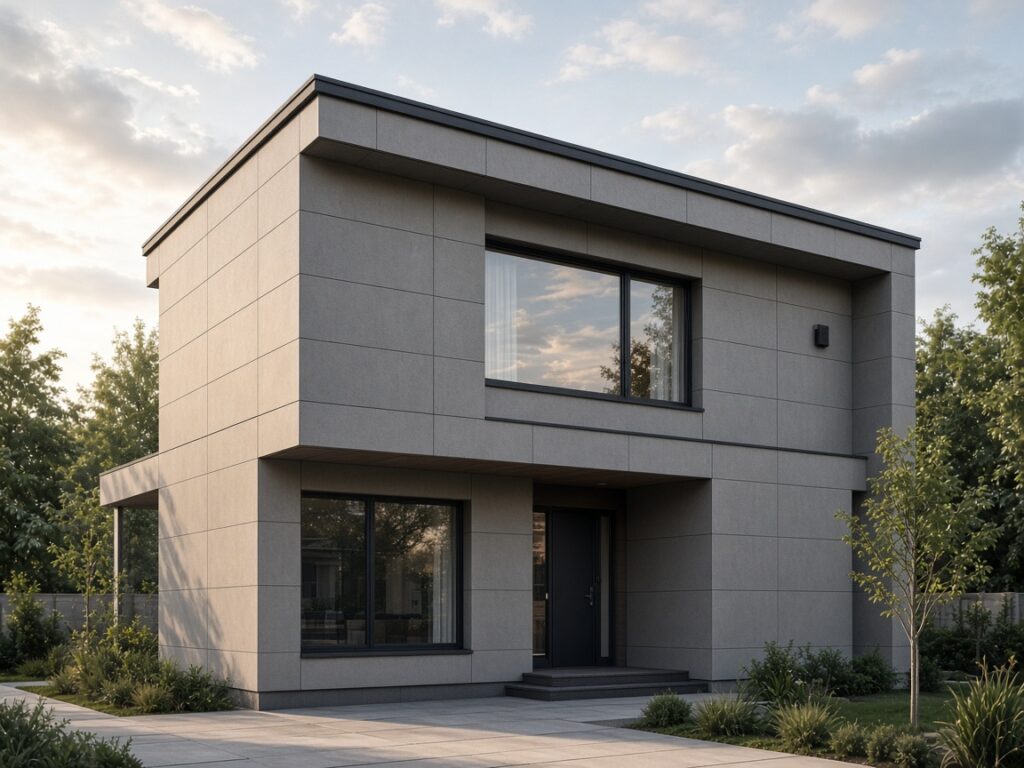

Навесные вентилируемые фасады (НВФ): конструкция, преимущества и применение

Современное градостроительство предъявляет бескомпромиссные требования к энергоэффективности, долговечности и внешней эстетике ограждающих конструкций. В условиях сложного климата средней полосы с частыми переходами через нулевую отметку, знакопеременными ветровыми нагрузками и агрессивной городской средой вентилируемые фасады стали базовым инженерным стандартом для жилых комплексов, общественных зданий и объектов реновации. Данная технология позволяет исключить мокрые процессы при монтаже, защитить несущие стены от промерзания и реализовать авторские архитектурные концепции любой сложности.

Для девелоперов, проектировщиков, генеральных подрядчиков и специалистов по материально-техническому снабжению критически важно понимать физику работы навесных систем, нормативные требования и правила подбора компонентов. Производитель фасадных решений компания «СОЮЗ» разрабатывает и выпускает несущие металлоконструкции, позволяющие возводить надежные навесные фасады с расчетным сроком безремонтной эксплуатации до 50 лет. В этом материале подробно рассмотрены устройство систем с воздушным зазором, нормативная база, специфика применяемых материалов и типичные ошибки, влияющие на безопасность объекта.

Что такое навесной вентилируемый фасад: физика процессов и нормативная база

Конструктивно навесной фасад представляет собой многослойную инженерную оболочку, состоящую из металлического каркаса (подсистемы), теплоизоляционного слоя, защитного воздушного зазора и наружного облицовочного экрана. Основополагающий принцип технологии базируется на эффекте естественной тяги (эффект дымохода): перепад давления и температур на входе у цоколя и выходе под парапетом заставляет восходящий поток воздуха непрерывно циркулировать вдоль утеплителя.

Благодаря этому процессу водяные пары, диффундирующие из внутренних помещений сквозь ограждающие конструкции, беспрепятственно удаляются наружу. Теплоизоляция не накапливает избыточную влагу, сохраняя свои расчетные характеристики в течение всего отопительного периода. Подробно гидравлические и аэродинамические процессы рассмотрены в экспертной статье про вентиляционное пространство в фасаде.

Проектирование и монтаж НВФ на территории РФ строго регламентированы нормативными актами:

СП 522.1325800.2023 — свод правил по проектированию систем навесных фасадных вентилируемых;
ГОСТ Р 58154-2018 — требования к материалам и деталям навесных фасадных систем с воздушным зазором;
СП 20.13330.2016 — расчет ветровых, пульсационных и снеговых нагрузок;
СП 50.13330.2012 — расчет тепловой защиты зданий и коэффициента теплотехнической однородности;
ГОСТ 31251-2008 — методы оценки пожарной опасности конструкций (присвоение класса К0).

Конструктивные элементы НВФ: из чего состоит надежная подсистема

Качественная навесная фасадная система работает как пространственная статическая ферма, распределяющая собственный вес облицовки и ветровые воздействия на несущие межэтажные перекрытия или наружные стены. Подсистема включает в себя несколько обязательных функциональных узлов:

Опорные и несущие кронштейны. Несущие узлы воспринимают вертикальные гравитационные и горизонтальные ветровые нагрузки, в то время как опорные (ветровые) кронштейны удерживают плоскость направляющих при знакопеременных пульсациях ветра. Для минимизации мостиков холода под пятку каждого кронштейна монтируется полиамидная или изолоновая термоизолирующая прокладка. При высоких нагрузках и больших относах от стены применяются усиленные фасадные кронштейны с толщиной стали 2,0 мм.
Направляющие профили. Вертикальные и горизонтальные профили (Т-образные, Г-образные, П-образные или Z-образные) формируют силовой каркас. В зависимости от агрессивности среды и проектных требований профили изготавливаются из оцинкованной стали с защитно-декоративным порошковым покрытием или коррозионностойкой нержавеющей стали.
Теплоизоляционный слой. Применяются негорючие (НГ) гидрофобизированные минераловатные плиты на основе базальтового волокна плотностью от 80 до 110 кг/м³ для наружного слоя. Утепление выполняется в один или два слоя с перехлестом швов для исключения конвективных потерь.
Воздушная прослойка. Нормативная величина зазора по СП 522 составляет от 40 до 100 мм. Локальное заужение менее 40 мм приводит к аэродинамическому запиранию потока, а увеличение свыше 120 мм требует специальных статических расчетов кронштейнов на кручение.
Крепежные элементы облицовки. В зависимости от типа материала наружного слоя используются кляммеры, икли, салазки, заклепки или аграфы, которые можно заказать через комплектующие фасадной системы.

Материал экрана	Средний вес (кг/м²)	Класс горючести	Ключевые эксплуатационные свойства
Керамогранит	18–28	НГ	Нулевое водопоглощение, стойкость к истиранию, морозостойкость свыше F150.
Алюминиевые композитные панели	5,5–7,5	Г1 (НГ-сердечник)	Малый вес, высокая пластичность при фрезеровке кассет, отсутствие выцветания.
Фиброцементные панели	15–24	НГ	Экологичность, матовая текстура, устойчивость к ультрафиолету и биопоражениям.
Клинкерная плитка	25–45	НГ	Имитация классической кирпичной кладки без мокрых работ, морозостойкость до F300.
Натуральный камень (гранит, известняк)	50–90	НГ	Максимальная долговечность, премиальная эстетика, требует мощного каркаса.
Стеклофибробетон (СФБ)	35–60	НГ	Возможность отливки сложного объемного 3D-рельефа, карнизов, пилонов и сводов.

Ключевые преимущества вентилируемых фасадов в капитальном строительстве

Принимая решение о типе наружной отделки, застройщики часто выбирают между штукатурными решениями и НВФ. Подробное сравнение технологий вентилируемого и мокрого фасада демонстрирует безоговорочное преимущество навесных конструкций по ряду факторов:

Круглогодичный монтаж. Отсутствие клеевых и растворных смесей позволяет вести работы при отрицательных температурах окружающей среды до -25 °C без устройства тепляков.
Высокая энергоэффективность. За счет непрерывного слоя теплоизоляции исключаются температурные колебания несущих стен. Летом фасадный экран отражает до 85% солнечной радиации, снижая затраты на кондиционирование.
Акустический комфорт. Воздушная прослойка в сочетании с плотной минеральной ватой и плотной облицовкой обеспечивает дополнительную звукоизоляцию до 12–15 дБ.
Пожаробезопасность. Сертифицированные металлические фасадные системы завода «СОЮЗ» относятся к классу пожарной опасности К0. Они оснащаются стальными противопожарными отсечками в оконных проемах и межэтажных поясах, препятствующими распространению пламени в зазоре.
Срок службы и ремонтопригодность. В случае локального механического повреждения единичный элемент облицовки демонтируется и заменяется без разбора соседних участков стены.

Инженерный алгоритм: от технического задания до сдачи объекта

Надежность фасадной конструкции напрямую зависит от качества изысканий и расчетов. Грамотное проектирование вентилируемых фасадов исключает перерасход металла и предотвращает деформации подсистемы. Процесс включает четыре этапа:

Натурные испытания и геодезия. Проводится тахеометрическая или лазерная 3D-съемка фасада для выявления отклонений стен. Обязательным этапом являются натурные испытания анкерных дюбелей на вырыв в соответствии со стандартом СТО НОСТРОЙ. Значения фиксируются в официальном акте для выбора типоразмера крепежа.
Статический и теплотехнический расчет. Инженеры рассчитывают толщину утеплителя по СП 50.13330 и прочностные характеристики несущих элементов по СП 20.13330. Ветровое давление для условий Москвы рассчитывается с учетом аэродинамических коэффициентов, высотности и типа местности.
Разработка рабочей документации (РД). Создаются раскладки облицовочных панелей, чертежи узлов примыканий к цоколю, витражам, парапетам и деформационным швам здания, а также спецификация металлопроката и крепежа.
Комплектация и авторский надзор. Завод изготавливает профили и кронштейны в размер по спецификации, организует доставку на площадку и осуществляет шеф-монтаж с контролем соблюдения регламентов СП 522.1325800.

Типичные ошибки при проектировании и монтаже вентилируемых систем

Нарушение регламентов монтажа снижает несущую способность системы и влечет аварийные ситуации. В практике технического надзора чаще всего встречаются следующие дефекты:

Отказ от терморазрывных прокладок. Установка металлических кронштейнов непосредственно на бетон или кирпич формирует сквозные мостики холода, снижая общее сопротивление теплопередаче стены на 25–40%.
Недостаточная фиксация ветрозащиты. Использование ветрозащитных пленок низкого качества либо их неплотный прижим приводит к выдуванию волокон или риску возгорания. В современных проектах рекомендуется применять плиты кашированной минеральной ваты либо сертифицированные негорючие мембраны.
Гальваническая коррозия метизов. Прямой контакт разнородных металлов (например, алюминиевых направляющих и оцинкованных саморезов) в присутствии конденсата вызывает электрохимическую коррозию и срез крепежа. Все элементы должны быть гальванически согласованы.
Жесткое крепление без учета термических деформаций. Линейное температурное расширение профилей должно компенсироваться скользящими точками крепления и зазорами в стыках направляющих не менее 8–10 мм. При жесткой фиксации профили изгибаются волнами, разрушая облицовку.

Часто задаваемые вопросы (FAQ)

Какой зазор между утеплителем и облицовкой считается нормативным?

В соответствии с СП 522.1325800.2023 минимальная величина воздушного зазора в чистоте должна составлять не менее 40 мм. Максимальная величина в типовых решениях — до 100 мм. При величине зазора более 100 мм требуется дополнительный расчет устойчивости подсистемы к ветровым пульсациям.

Можно ли монтировать навесные фасады зимой в Москве?

Да, технология НВФ полностью исключает мокрые процессы. Монтаж подсистемы, утеплителя и облицовочных экранов разрешено производить круглый год при температурах до -20…-25 °C. Ограничения касаются только применения герметиков в узлах примыканий, требующих соблюдения температурного диапазона, указанного производителем химического состава.

Каков реальный срок службы подсистемы из оцинкованной стали?

При толщине цинкового покрытия от 275 г/м² (I класс оцинкования) и дополнительном полиэфирном порошковом окрашивании толщиной не менее 60 мкм срок службы подсистемы в слабо- и среднеагрессивной атмосфере городской среды составляет от 40 до 50 лет, что подтверждается заключениями институтов коррозии (ЦНИИПСК им. Мельникова).

Заключение и расчет фасадной системы

Грамотный подбор подсистемы, соблюдение норм статики и строительной климатологии позволяют построить долговечное, пожаробезопасное и эстетичное здание. Выбирая конструктивные решения от завода-изготовителя «СОЮЗ», вы получаете проверенные решения, прошедшие полный комплекс огневых и статических испытаний. Для предварительной оценки затрат используйте наш онлайн-калькулятор фасада, позволяющий быстро рассчитать потребность в материалах под заданную площадь и тип облицовки.

Инженеры компании «СОЮЗ» готовы предоставить техническую консультацию, выполнить статический расчет и подготовить коммерческое предложение для вашего объекта. Качественно спроектированные и смонтированные вентилируемые фасады защитят инвестиции девелопера, снизят расходы на эксплуатацию здания и сформируют выразительный архитектурный облик на долгие десятилетия.
